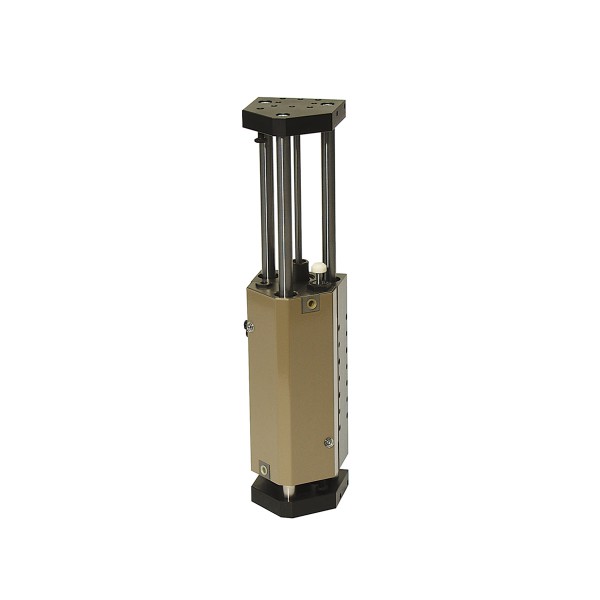

Lineareinheit MSL 3-120-3F

Lineareinheit MSL 3-120-3F
Preis auf Anfrage

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 5 Tage

Ihr Ansprechpartner
Kundenberater Andreas Koller · Telefon +49 (0) 7023 / 9501-23

Hublänge 120 mm Kolbenkraft 407 N Höchste Steifigkeit durch 3-Führungswellen Integrierte... mehr
Produktinformationen "Lineareinheit MSL 3-120-3F"
  • Hublänge 120 mm
  • Kolbenkraft 407 N
  • Höchste Steifigkeit durch 3-Führungswellen
  • Integrierte Abfallsicherung

Technische Daten

Typen- / Bestellbezeichnung

MSL 3-120-3F

Druckluftanschluß

G 1/8″

Zylinder/Kolbenstange Ø (mm)

32 / 8

Kolbenkraft bei 6 bar in N

407

Hublänge (mm)

120

Belastbarkeit in N

520

Einbaulage

beliebig

Antriebsmedium

aufbereitete Druckluft 4,5 bis 8 bar

Druckluftverbrauch je Doppelhub in ccm
bei 6 bar

178

Führung

Kugelführungsbuchsen, gehärtete Stahlwelle

Gehäuse

AIMg3, hartcoatiert

Gewicht (kg)

6,4

Umgebungstemperatur

max. 5 °C bis 80 °C

Wartung

wartungsfrei

Zentrierung

über Stiftlöcher am Gehäuse oder an den Flanschplatten

Endlagenkontrolle

2 x Nährungsschalter

Dämpfung

2 x selbsteinstellende Stoßdämpfer

Wiederholgenauigkeit

± 0,01 mm



Bestellbeispiel:

für 1 Stück Linearmodul MSL 3-3F mit 120 mm Hublänge
= 1 Stück MSL 3-120-3F
