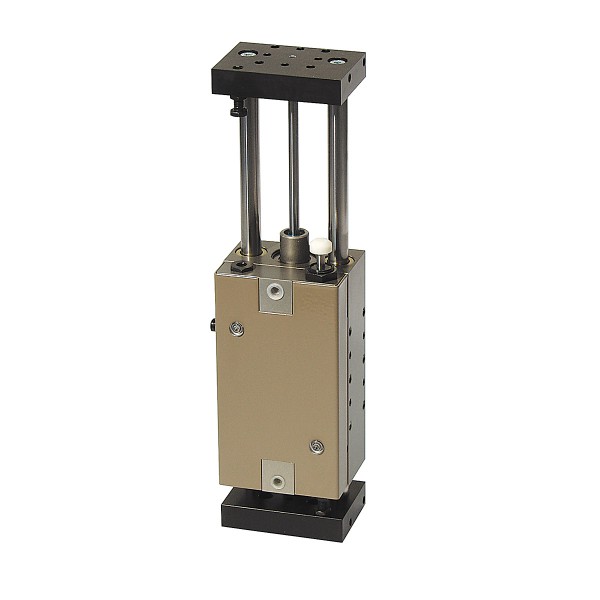

Lineareinheit MSL 3-120

Typen- / Bestellbezeichnung

MSL 3-120

Druckluftanschluß

G 1/8″

Zylinder/Kolbenstange Ø (mm)

32 / 8

Kolbenkraft bei 6 bar in N

407

Hublänge (mm)

120

Belastbarkeit in N .. / :

240 / 520

Einbaulage

beliebig

Antriebsmedium

aufbereitete Druckluft 4,5 bis 8bar

Druckluftverbrauch je Doppelhub in ccm bei 6 bar

178

Führung

Kugelführungsbuchsen, gehärtete Stahlwelle

Gehäuse

AIMg3, hartcoatiert

Gewicht (kg)

5,5

Umgebungstemperatur

max. 5 °C bis 80 °C

Wartung

wartungsfrei

Zentrierung

über Stiftlöcher am Gehäuse oder an den Flanschplatten

Endlagenkontrolle

2 x Nährungsschalter

Dämpfung

2 x selbsteinstellende Stoßdämpfer

Wiederholgenauigkeit

± 0,01mm
